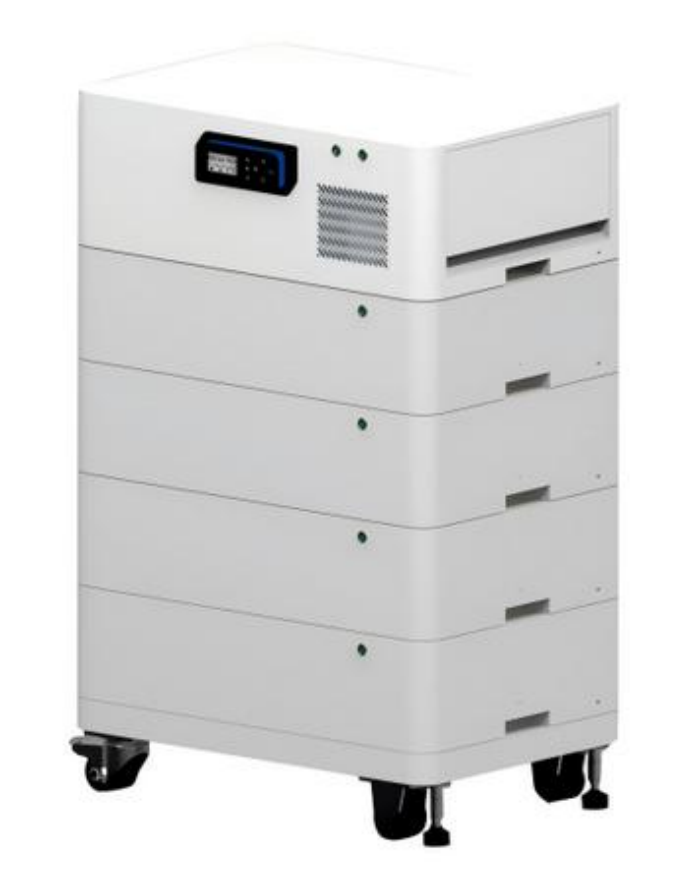

Gli armadi di accumulo dell'energia residenziale stanno diventando più compatti, modulari e più facili da installare. Per i sistemi a batterie impilabili, tuttavia, l'hardware sotto l'armadio deve comunque contenere un peso relativamente elevato dell'apparecchiatura in uno spazio di installazione limitato.
Ciò crea un requisito specifico per l'incantatore. La rotella deve adattarsi alla struttura inferiore dell'armadio, fornire una capacità di carico sufficiente e consentire il riposizionamento dell'attrezzatura quando necessario senza rendere l'armadio inutilmente alto.
Per i produttori che sviluppano armadi per batterie di accumulo di energia residenziali impilabili, le rotelle di livellamento per carichi pesanti possono rappresentare un'opzione hardware pratica perché la rotella e il meccanismo di supporto regolabile sono integrati in un unico gruppo.
Una ruota utilizzata sotto un armadio di accumulo di energia non è semplicemente una piccola ruota fissata all'armadio.
L'armadio può contenere più moduli batteria, componenti elettrici, sistemi di raffreddamento e strutture protettive. Man mano che il sistema diventa più pesante, la ruota deve lavorare entro lo spazio di montaggio disponibile mantenendo una resistenza meccanica sufficiente.
Per i progetti di armadi impilabili, diverse caratteristiche sono particolarmente rilevanti:
· Capacità di carico sufficiente per l'intero armadio
· Dimensioni di montaggio compatte
· Altezza complessiva adeguata delle ruote
· Materiale delle ruote adatto al pavimento di installazione
· Movimento girevole affidabile quando l'armadio viene riposizionato
· Supporto regolabile per installazione fissa
· Piastre di montaggio e schemi di foratura compatibili con il telaio dell'armadio
La giusta configurazione dipende quindi dal design del mobile piuttosto che semplicemente dalla scelta della ruota più grande disponibile.
Per le apparecchiature di accumulo dell'energia residenziale, una dimensione di rotelle non è necessariamente adatta a ogni armadio.
Capacità diverse della batteria, dimensioni dell'armadio e strutture del telaio inferiore possono comportare requisiti di carico significativamente diversi. CMCL fornisce due principali configurazioni di rotelle di livellamento che possono essere prese in considerazione per queste applicazioni.

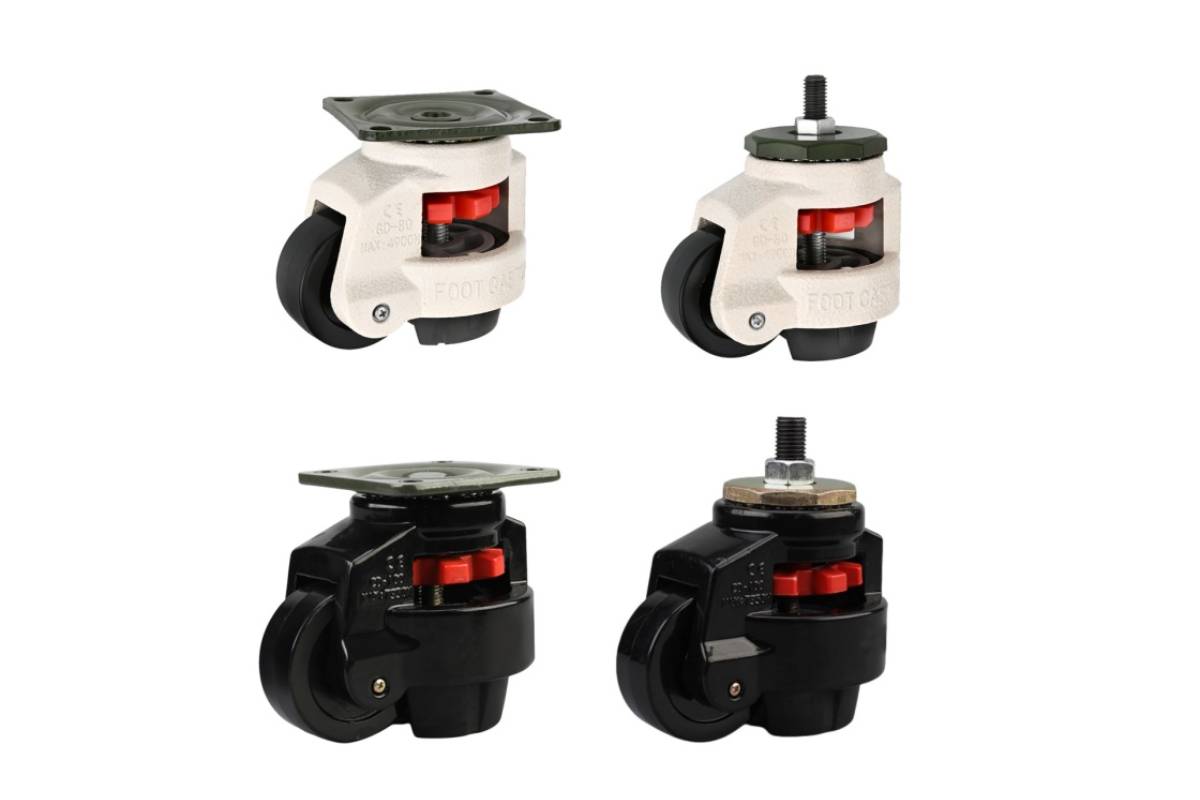

ILRuote di livellamento regolabiliLa serie è progettata per applicazioni che richiedono una gamma più ampia di capacità di carico.
I modelli vanno da 40F a 150F, con capacità nominale da circa 50 kg a 1.500 kg per ruota, a seconda del modello specifico.
La ruota utilizza una staffa in acciaio al carbonio e ruota in Nylon 6, con trattamenti superficiali zincati e verniciati a polvere disponibili per diverse esigenze applicative.
Uno dei principali vantaggi della serie di rotelle livellanti regolabili è la gamma di dimensioni disponibili e configurazioni di montaggio. È possibile selezionare diverse piastre di montaggio e schemi di foratura in base al telaio inferiore dell'armadio.
Ciò rende la serie adatta ai produttori che sviluppano armadi di diverse dimensioni all'interno della stessa famiglia di prodotti per l'accumulo di energia.
Ad esempio, un armadio relativamente compatto può richiedere una rotella di capacità inferiore con un ingombro di montaggio ridotto, mentre un armadio contenente più moduli batteria può richiedere una configurazione di capacità maggiore.
Invece di modificare l'intera struttura dell'armadio, i produttori possono selezionare una specifica di rotelle che corrisponda ai requisiti meccanici effettivi.

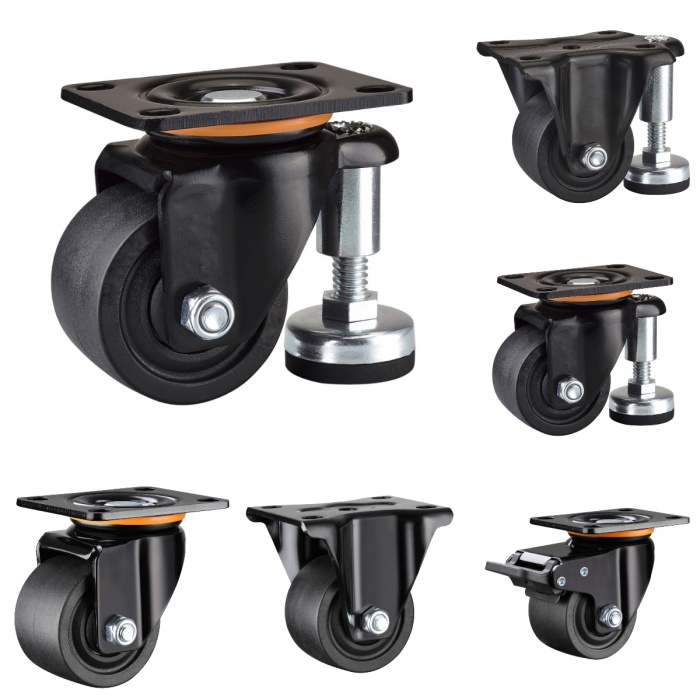

Non tutti gli armadietti per batterie residenziali richiedono una grande ruota industriale.
Per gli armadi in cui lo spazio di installazione è limitato, una rotella di livellamento compatta per carichi pesanti può essere più appropriata.
La seconda serie è disponibile in:
· 2 pollici
· 2,5 pollici
· 3 pollici
· 4 pollici
La capacità nominale è di circa 300–700 kg per ruota, a seconda del modello e della configurazione.
La struttura relativamente compatta aiuta i produttori a mantenere un design del cabinet dal profilo più basso pur garantendo una notevole capacità di carico.
Queste rotelle possono essere prese in considerazione per armadi di accumulo di energia per interni installati in aree quali:
· Locali tecnici residenziali
· Garage
· Locali tecnici
· Aree di servizio interne
· Piccoli spazi commerciali di stoccaggio dell'energia
Il materiale e la configurazione finali della ruota devono essere selezionati in base alla superficie del pavimento e alla frequenza di movimento prevista.
Una considerazione progettuale per i produttori di armadi per batterie è lo spazio disponibile sotto l'armadio.
L'utilizzo di una ruota convenzionale insieme a un piedino livellatore indipendente richiede posizioni e componenti di montaggio aggiuntivi. Una ruota di livellamento integrata combina le funzioni di rotolamento e di supporto in un unico gruppo.
Ciò può offrire numerosi vantaggi pratici durante lo sviluppo del mobile:
Il meccanismo di rotelle e di supporto sono combinati, riducendo il numero di singole parti hardware sotto il mobile.
Un singolo punto di montaggio può fornire sia mobilità che supporto fisso, a seconda della configurazione selezionata.
L'armadio può essere riposizionato durante l'installazione o la manutenzione senza rimuovere l'hardware di supporto.
Una configurazione compatta con rotelle può aiutare i produttori a gestire lo spazio disponibile sotto un involucro di accumulo di energia residenziale.
Per i progetti OEM, questi dettagli possono essere importanti perché la ruota fa parte del progetto meccanico piuttosto che un accessorio aggiunto dopo che il mobile è già stato finalizzato.
La scelta finale dovrebbe basarsi sul peso effettivo del mobile caricato, sul numero di rotelle, sulla struttura di montaggio, sull'altezza del mobile e sulle condizioni del pavimento.
I produttori dovrebbero anche considerare come viene distribuito il carico quando l'armadio viene spostato. La capacità di carico statico da sola non descrive tutte le condizioni riscontrate durante l'installazione o il riposizionamento.
Per i progetti OEM e ODM, la scelta delle rotelle dovrebbe idealmente iniziare mentre il telaio dell'armadio è ancora in fase di progettazione.
Le seguenti dimensioni devono essere confermate prima della produzione:
1. Spazio di montaggio disponibile
2. Dimensioni della piastra di montaggio
3. Distanza tra i fori
4. Altezza della ruota richiesta
5. Peso totale del mobile
6. Carico previsto sulla ruota
7. Superficie del pavimento
8. Frequenza di movimento richiesta
9. Spazio libero sotto l'armadio
10. Altezza desiderata del supporto fisso
Fornire questi parametri al produttore delle rotelle consente di valutare la configurazione delle rotelle prima che l'armadio entri nella produzione di massa.
Ciò è particolarmente utile per gli armadi batteria impilabili poiché una modifica dell'altezza delle rotelle può influire sull'altezza complessiva dell'armadio, mentre una modifica della posizione di montaggio può richiedere modifiche al telaio inferiore.
La migliore ruota per un armadio per batterie di accumulo di energia impilabili residenziali non è necessariamente il modello più grande o con la capacità più elevata.
Un approccio migliore consiste nell'adattare la rotella al peso del mobile, alla struttura di montaggio, allo spazio disponibile, all'altezza richiesta, al diametro della ruota e all'ambiente di installazione.
Per armadi più leggeri o con spazio limitato, compatto da 2 pollici a 4 polliciRuote a basso profilo può fornire un adeguato equilibrio tra dimensioni e capacità di carico. Per design di armadi più pesanti o più vari, la serie di rotelle di livellamento regolabili 40F–150F offre una gamma più ampia di capacità e opzioni di montaggio.
Per i produttori che sviluppano la prossima generazione di sistemi di accumulo di batterie residenziali, CMCL® le rotelle di livellamento offrono opzioni hardware configurabili per integrare mobilità e supporto regolabile nella struttura dell'armadio fin dall'inizio del processo di progettazione. CMCL® è certificato ISO 9001:2015 e i suoi prodotti con rotelle possono essere sottoposti a test in nebbia salina per valutare la resistenza alla corrosione. I prodotti selezionati sono disponibili anche con certificazione RoHS, supportando i produttori con diversi requisiti ambientali e di conformità.
In definitiva, la scelta della rotella giusta dovrebbe basarsi sul carico effettivo, sulla struttura, sull'ambiente operativo e sui requisiti di mobilità dell'armadio, anziché scegliere semplicemente il modello con la valutazione più alta.
