Scegliererotelle industrialidividendo semplicemente il peso dell'attrezzatura per il numero di ruote si possono ottenere risultati fuorvianti. Il problema diventa più serio quando una macchina trasporta un carico decentrato, si sposta su pavimenti irregolari, utilizza sei o otto rotelle o funziona sotto impatti ripetuti.
Un principio base di selezione del carico su 3 ruote è utile per stabilire un punto di partenza, ma le attrezzature reali raramente si comportano come una piattaforma perfettamente bilanciata.
Per i team di ingegneri che progettano macchinari mobili, carrelli, postazioni di lavoro, piattaforme AGV o attrezzature per carichi pesanti, la domanda più importante è:
Quanto carico trasporterà effettivamente la ruota con il carico più pesante durante il funzionamento?
Questa guida si concentra su questa domanda. Invece di ripetere i calcoli di base del carico delle ruote, esamina il carico eccentrico, la distribuzione del carico su più ruote, il movimento dinamico, il declassamento ambientale e gli errori comuni di selezione.
Per un carrello semplice, caricato uniformemente, un calcolo teorico del carico per ruota può fornire un punto di partenza ragionevole.
L'attrezzatura reale può essere molto diversa.
Il centro di gravità potrebbe essere più vicino a un'estremità del telaio. Su un lato è possibile montare batterie, motori, pompe, componenti idraulici o altri gruppi pesanti. Un telaio rigido può trasferire un carico aggiuntivo su alcune ruote quando il pavimento è irregolare.
Le cause comuni di carico irregolare delle rotelle includono:
· Componenti pesanti installati vicino a un'estremità della piattaforma
· Batterie o motori montati su un lato
· Strumenti o materiali immagazzinati in modo non uniforme
· Telai lunghi con baricentro alto
· Telai rigidi operanti su pavimenti irregolari
· Rampe, soglie, giunti a pavimento e giunti di dilatazione
· Avviamento, arresto o svolta improvvisa
· Funzionamento con traino o AGV
· Tolleranze di fabbricazione e montaggio
Ciò significa che il carico medio per ruota non è necessariamente il carico effettivo trasportato dalla ruota maggiormente caricata.
Per le apparecchiature industriali più impegnative, tale differenza può determinare se una ruota funziona in modo affidabile o subisce guasti prematuri a cuscinetti, ruote, staffe o montaggio.
Un carico eccentrico si verifica quando il centro di gravità dell'attrezzatura e il suo carico utile non sono allineati con il centro geometrico della disposizione delle ruote.
Consideriamo un banco prova mobile da 600 kg.
Se il carico è distribuito uniformemente, i carichi delle rotelle possono essere relativamente bilanciati. Supponiamo però che circa il 70% del peso totale sia concentrato verso la parte posteriore della piattaforma, dove sono installate due rotelle.
La coppia posteriore può quindi trasportare una quota molto maggiore del carico totale.
Un calcolo pratico di ingegneria può essere espresso come:
Capacità richiesta per ruota con carico pesante = (Peso lordo totale × Rapporto di carico decentrato stimato ÷ Numero di ruote sul lato con carico pesante) × Fattore di sicurezza
Per esempio:
· Peso lordo totale: 600 kg
· Rapporto di carico posteriore stimato: 70%
· Ruote posteriori: 2
· Fattore di sicurezza: 1,5
Calcolo:
(600 × 0,70 ÷ 2) × 1,5 = 315 kg
In questo scenario semplificato, la selezione di un lanciatore si basa solo su:
600 ÷ 4 = 150 kg
sottovaluterebbe notevolmente il carico trasportato dalle ruote posteriori.
L'esatta distribuzione del carico dovrebbe idealmente essere confermata dalla posizione del baricentro dell'attrezzatura, dalla geometria del telaio e dai dati dei test di carico. La cifra del 70% sopra riportata è un esempio ingegneristico piuttosto che una regola di distribuzione universale.
Dove si verifica comunemente il carico eccentrico
Questo problema è particolarmente rilevante per:
· Basi macchine mobili
· Armadi per batterie e accumulatori di energia
· Postazioni di lavoro industriali
· Tavoli di saldatura
· Carrelli portautensili
· Piattaforme pompe e compressori
· Attrezzature mediche
· Carrelli per la movimentazione dei materiali
· Piattaforme AGV
· Telai industriali lunghi
Per le apparecchiature con un baricentro chiaramente sfalsato, la selezione delle rotelle dovrebbe iniziare dal lato maggiormente caricato, anziché dal carico medio su tutte le rotelle.
L'aggiunta di più ruote sembra aumentare la capacità di carico perché il peso totale è distribuito su più ruote.
In pratica, la condivisione del carico raramente è perfetta.
Una piattaforma a sei ruote non colloca necessariamente esattamente un sesto del suo peso su ciascuna ruota. Lo stesso vale per le piattaforme a otto rotelle.
Diversi fattori possono impedire un carico uniforme:
· Irregolarità del pavimento
· Deflessione del telaio
· Differenze di altezza di montaggio delle ruote
· Tolleranze di saldatura o fabbricazione
· Diametro della ruota irregolare
· Diversi orientamenti girevoli
· Posizione del carico utile
· Rigidità del telaio
· Interasse e distanza delle ruote
Una piattaforma rigida può persino trasferire una quantità sproporzionata di carico su un numero inferiore di ruote quando una parte del telaio incontra un'irregolarità del pavimento.
Per questo motivo, gli ingegneri a volte utilizzano un'efficace ripartizione del carico piuttosto che dividere semplicemente il peso totale per il numero totale di ruote.
Ad esempio, una macchina a 8 ruote può teoricamente distribuire il carico su otto ruote, ma il suo calcolo di progettazione effettivo potrebbe utilizzare meno punti di carico effettivi a seconda del telaio e delle condizioni operative.
Questa non è una formula universale.
Il divisore efficace appropriato dipende da:
· Disposizione delle rotelle
· Costruzione del telaio
· Distanza tra le ruote
· Centro di gravità
· Condizioni del pavimento
· Tolleranze di montaggio
· Se l'apparecchiatura è ferma o in movimento
Per le grandi piattaforme industriali, un test di carico fisico o un'analisi strutturale possono fornire un risultato più affidabile rispetto all'ipotesi di una perfetta distribuzione del carico.
Uno degli errori più comuni nella scelta delle rotelle è confrontare il peso totale dell'attrezzatura solo con il coefficiente di carico statico delle rotelle.
Una macchina può pesare 500 kg mentre è ferma, ma subisce forze considerevolmente più elevate quando inizia a muoversi, si ferma improvvisamente, gira o attraversa un ostacolo.
Carico statico
Il carico statico si riferisce al carico trasportato mentre l'attrezzatura rimane ferma.
È rilevante per:
· Macchinari parcheggiati
· Carrelli di stoccaggio
· Postazioni di lavoro fisse
· Posizionamento delle attrezzature
· Applicazioni di livellamento
Caricamento dinamico
Il carico dinamico si verifica mentre l'apparecchiatura è in movimento.
Il carico effettivo può aumentare a causa di:
· Avvio e arresto
· Girando
· Lacune nel pavimento
· Soglie
· Rampe
· Cemento irregolare
· Traino
· Impatto ripetuto
· Frequenti cambi di direzione
Per questo motivo, è necessario considerare il coefficiente di carico dinamico della ruota quando si sposta regolarmente l'attrezzatura.
Una ruota che appare adeguata dal punto di vista statico potrebbe non fornire una durata di servizio sufficiente sotto carichi dinamici ripetuti.
Una questione pratica di ingegneria
Invece di chiedere:
"Questa ruota può sostenere la macchina?"
chiedere:
"Questa ruota può sostenere la macchina mentre si muove ripetutamente sul pavimento e nelle condizioni operative effettive?"
Questa distinzione è particolarmente importante perrotelle industriali per carichi pesantiutilizzato sulle apparecchiature di produzione.
La capacità di carico delle ruote non deve essere considerata indipendentemente dall'ambiente operativo.
Un pavimento interno liscio e un pavimento di fabbrica ruvido pongono esigenze diverse su ruote, cuscinetti, staffe e hardware di montaggio.
Un riferimento pratico di ingegneria potrebbe assomigliare a questo:
| Condizioni operative | Intervallo tipico del fattore di sicurezza* | Considerazione sulla selezione |
| Calcestruzzo interno liscio, movimento occasionale | 1.3–1.5 | Fonderia industriale generale |

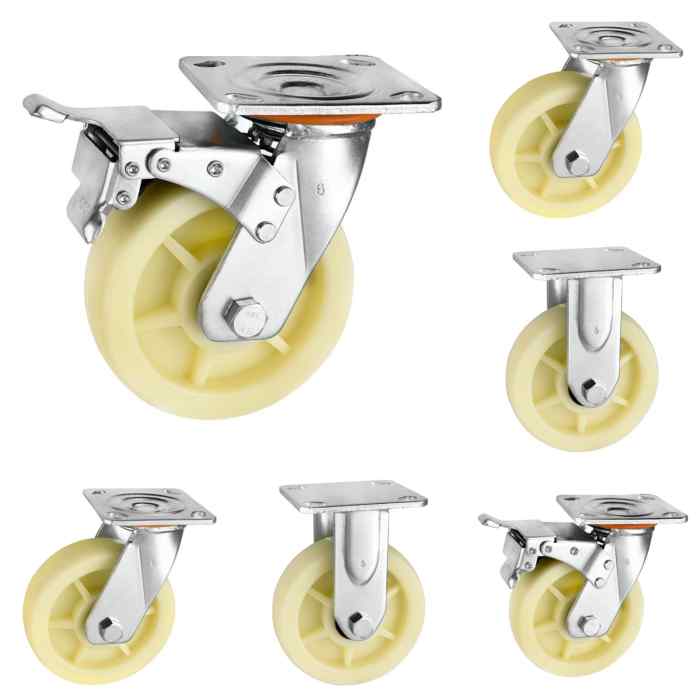

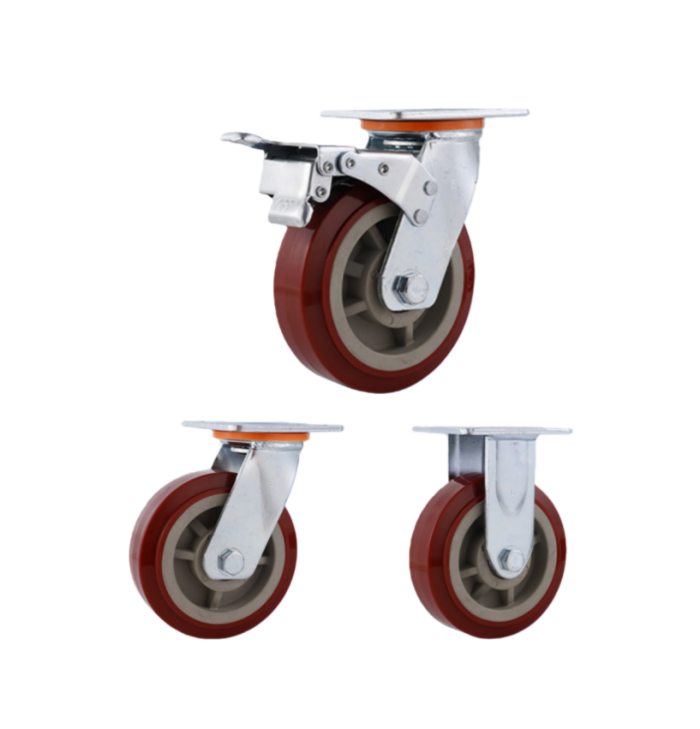

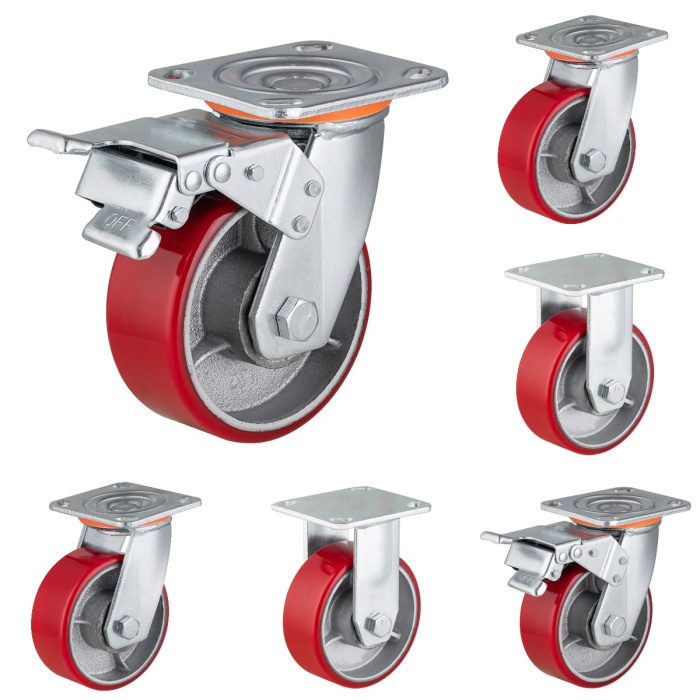

| Pavimento di fabbrica standard, movimento frequente | Intorno all'1.5 | Ruota industriale in nylon o PU |
| Pavimenti grezzi, rampe, soglie | 1.5–1.8 | Ruota per carichi pesanti rinforzata |
| Movimento continuo e intenso | 1,8–2,0 | Rotella industriale per carichi pesanti |
| Ambiente ad alta temperatura o corrosivo | 2.0+ o declassamento del materiale | Costruzione di rotelle specifica per l'applicazione |
Temperatura ed esposizione chimica
Le alte temperature possono ridurre le prestazioni di alcuni materiali e lubrificanti delle ruote.
Gli ambienti corrosivi possono influenzare:
· Parentesi
· Cuscinetti
· Assi
· Elementi di fissaggio
· Nuclei delle ruote
In queste applicazioni, il solo aumento del fattore di sicurezza numerico potrebbe non risolvere il problema. Anche i materiali e la costruzione della ruota devono adattarsi all'ambiente.
Ad esempio, una ruota con capacità di carico nominale sufficiente può comunque avere una vita utile breve se il materiale della ruota o i componenti metallici non sono adatti alle condizioni operative.
Caso 1: Carrello mobile caricato fuori centro
Un carrello mobile pesa circa 520 kg e utilizza quattro rotelle.
Il team di ingegneri calcola inizialmente:
520 ÷ 4 = 130 kg per ruota
Una ruota con portata di 150 kg sembra quindi sufficiente.
Tuttavia, la maggior parte della massa dell'attrezzatura è concentrata su un lato del carrello. Durante il funzionamento le due ruote su quel lato subiscono carichi notevolmente più elevati.
Dopo diverse settimane, le ruote fortemente caricate mostrano:
· Deformazione della ruota
· Rumore dei cuscinetti
· Piegatura della staffa
· Usura prematura
Il calcolo non era necessariamente sbagliato matematicamente.
Il problema era ilipotesi di equa distribuzione del carico.
Un approccio migliore consiste nel stimare il rapporto di carico sul lato più carico e dimensionare le rotelle di conseguenza.
Caso 2: Piattaforma della macchina a sei rotelle
Una macchina da 1.800 kg è installata su sei ruote identiche.
Un semplice calcolo dà:
1.800 ÷ 6 = 300 kg per ruota
Tuttavia, il telaio della macchina è rigido e il pavimento della fabbrica non è perfettamente livellato.
Quando la macchina si muove, più rotelle non condividono equamente il carico. Il risultato è un carico localizzato più elevato, in particolare quando si attraversano giunti o soglie del pavimento.
In questa situazione, il team di ingegneri dovrebbe considerare:
· Punti portanti effettivi
· Rigidità del telaio
· Tolleranze di montaggio delle ruote
· Impatto dinamico
· Materiale delle ruote
· Condizioni del pavimento
L’obiettivo non è semplicemente installare più rotelle. Serve per garantire che la disposizione delle ruote e il telaio consentano di trasportare il carico in modo affidabile.
Prima di finalizzare le specifiche di una ruota, eseguire i seguenti controlli.
1. Confermare il peso lordo effettivo
Includere:
· Peso dell'attrezzatura
· Carico utile massimo
· Utensili
·Batterie
· Accessori
· Materiali di consumo
· Eventuali componenti rimovibili che potrebbero rimanere installati durante il funzionamento
Non calcolare la capacità delle rotelle dal peso a vuoto dell'attrezzatura se la macchina funziona normalmente a pieno carico.
2. Identificare il centro di gravità
Chiedere:
· Il carico è centrato?
· La maggior parte del peso è concentrata su un'estremità?
· Un lato è più pesante?
· Il baricentro è alto?
· La posizione del carico utile cambia durante l'uso?
Per le attrezzature eccentriche, calcolare il carico probabile sulla ruota o sul gruppo di ruote maggiormente caricati.
3. Controllare la disposizione delle rotelle
Revisione:
· Numero di rotelle
· Distanza delle ruote
· Passo
· Posizioni delle ruote girevoli e rigide
· Posizioni di montaggio
· Dimensioni del telaio
Un numero maggiore di rotelle non garantisce automaticamente un'equa distribuzione del carico.
4. Requisiti statici e dinamici separati
Se l'attrezzatura si muove regolarmente, utilizzare la valutazione dinamica come parametro di selezione chiave.
Considerare:
· Velocità di viaggio
· Frequenza di avvio e arresto
· Girando
· Traino
· Lacune nel pavimento
· Rampe
· Soglie
· Frequenza dell'impatto
5. Applicare il margine di sicurezza appropriato
Selezionare un fattore di sicurezza in base all'ambiente operativo effettivo anziché utilizzare un numero per ogni applicazione.
6. Adattare la struttura delle rotelle all'ambiente
Controllo:
· Materiale delle ruote
· Tipo di cuscinetto
· Materiale della staffa
· Resistenza alla corrosione
· Resistenza alla temperatura
· Esposizione chimica
· Requisiti di protezione del pavimento
Questo passaggio finale è importante perché la capacità di carico da sola non determina la durata.
Il principio di selezione del carico sulle 3 ruote è un utile punto di partenza per il dimensionamento delle ruote industriali, ma non rappresenta la fine del calcolo.
Quando l'attrezzatura diventa più pesante, più lunga, mobile o caricata in modo non uniforme, diventano importanti diversi fattori aggiuntivi:
· Distribuzione eccentrica del carico
· Punti portanti effettivi
· Caricamento dinamico
· Pavimento e condizioni operative
· Regolazione del fattore di sicurezza
· Materiale della ruota e del supporto
· Rigidità del telaio e precisione di montaggio
La ruota con carico più pesante, e non la ruota media, dovrebbe guidare la decisione sulla capacità per le applicazioni più impegnative.
Per i produttori di apparecchiature OEM, questo approccio basato sull'applicazione può ridurre il rischio di usura prematura delle ruote, guasti ai cuscinetti, deformazione delle staffe e costi di sostituzione imprevisti.
